Kit Conector Alavanca FT600/Gear

• Descrição
• Downloads

• Kit Conector Alavanca FT600/Gear
•  Manual Kit Conector Alavanca FT600/Gear

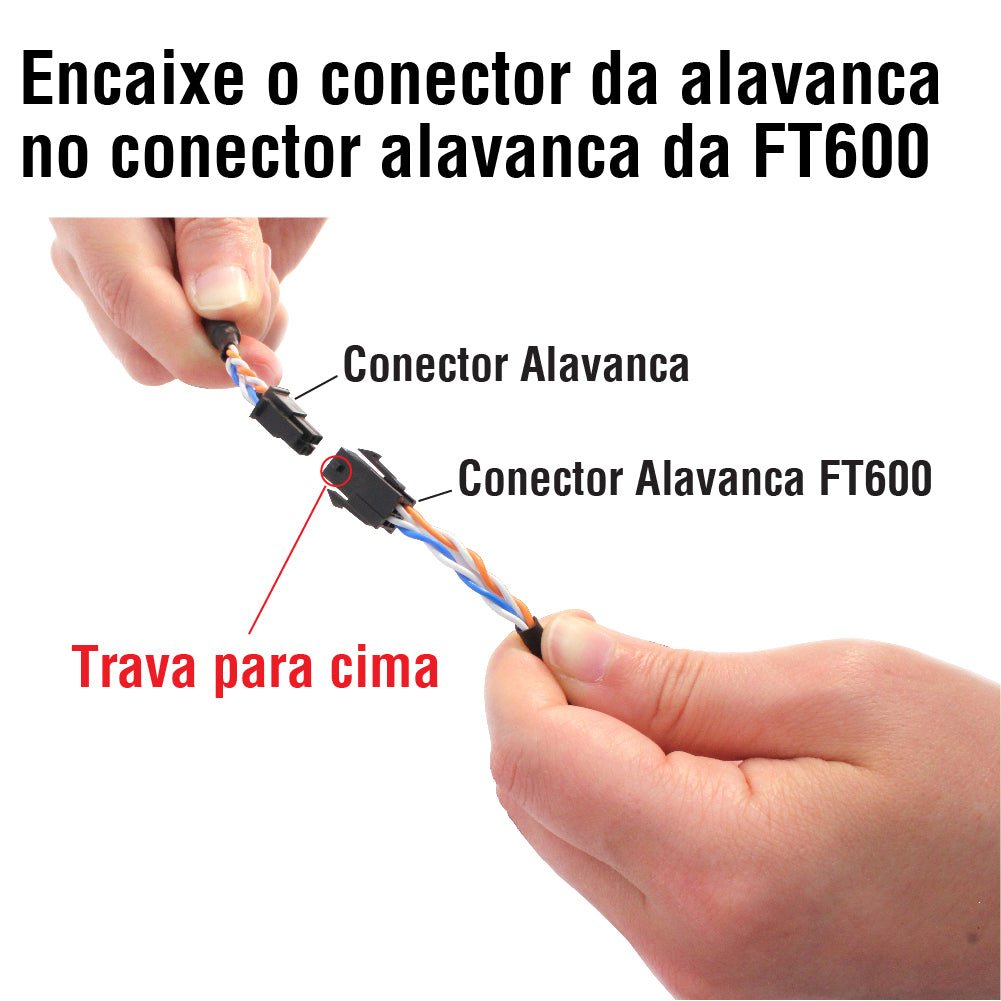

Usado para converter uma instalação de alavanca do padrão antigo (conector 24 vias) para o padrão novo (FT600 – conector 4 vias).

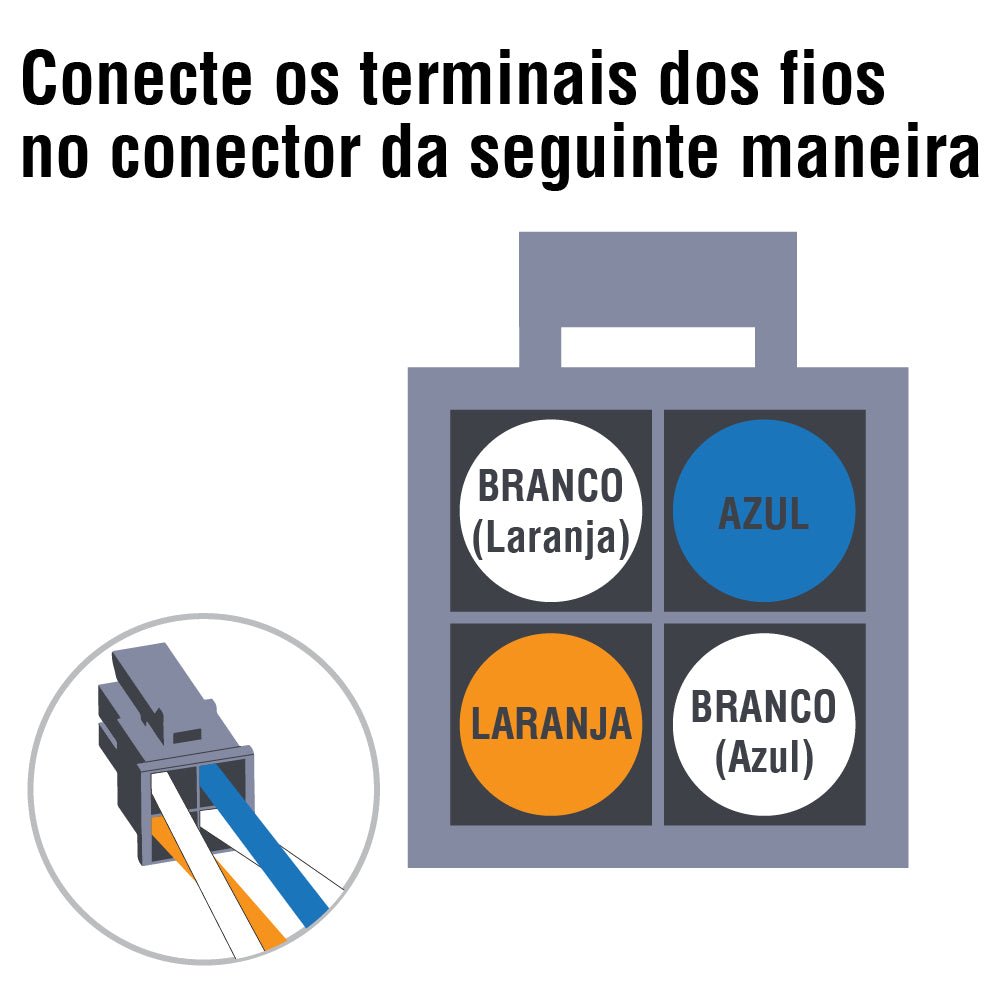

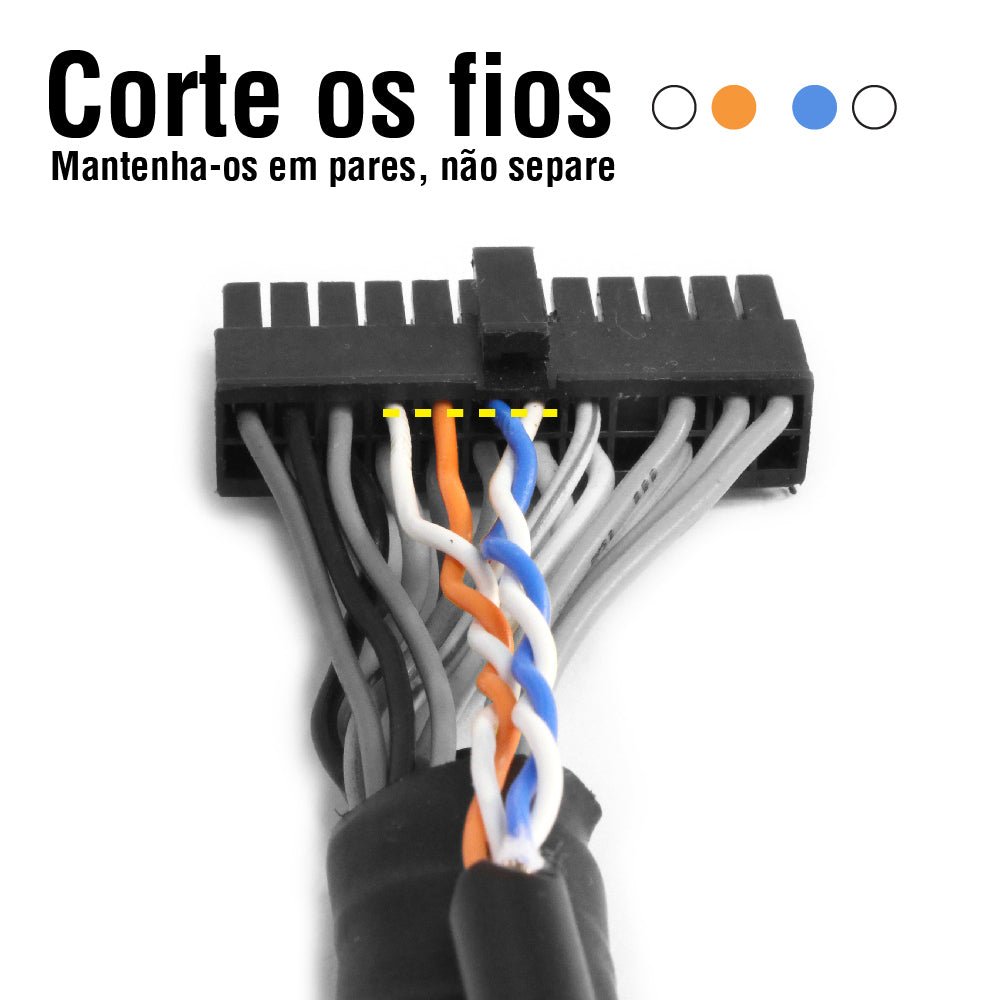

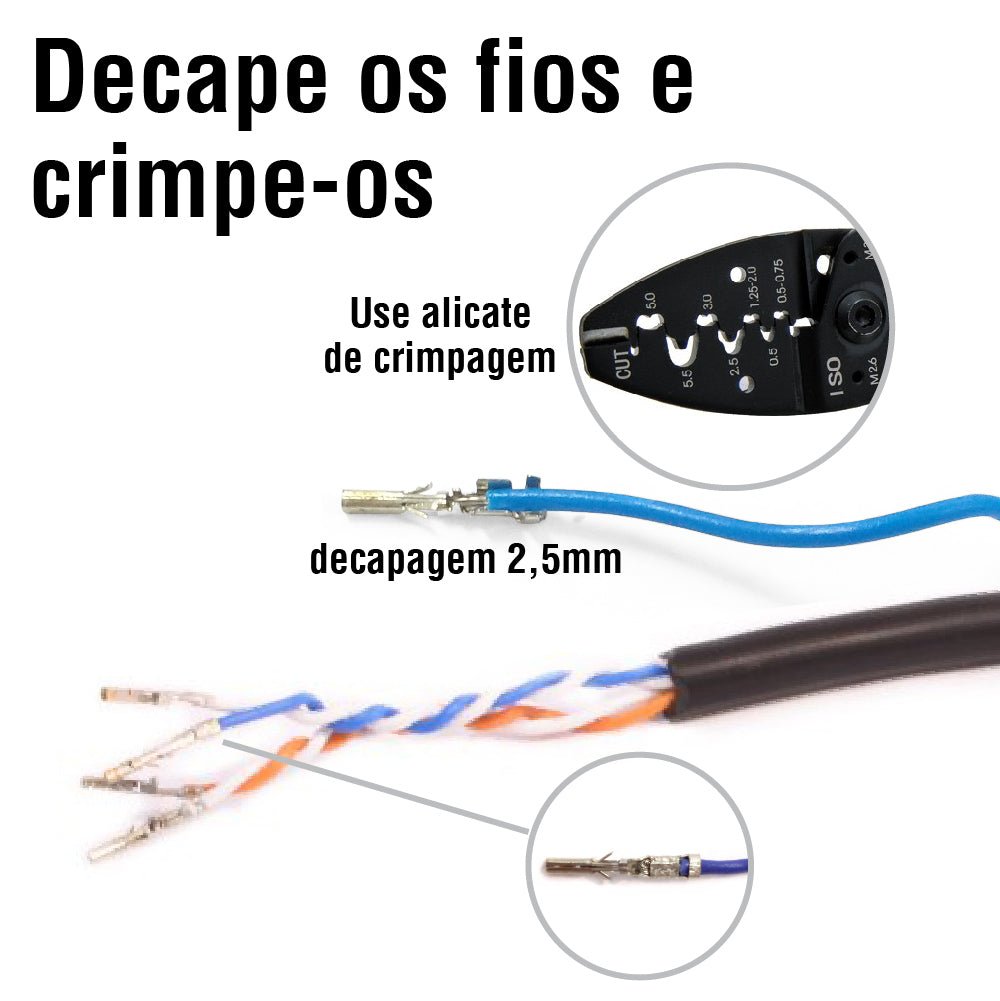

Deve-se cortar o conector antigo e crimpar os terminais novos, em seguida inserí-los conforme a tabela de correspondência de cor abaixo:

Fio Alavanca – Fio FT600
Laranja – Branco
Azul – Branco
Branco – Verde/Preto
Branco – Verde/Preto

Obs.: a ordem de conexão aos fios brancos e aos fios verde/preto não afeta o funcionamento.

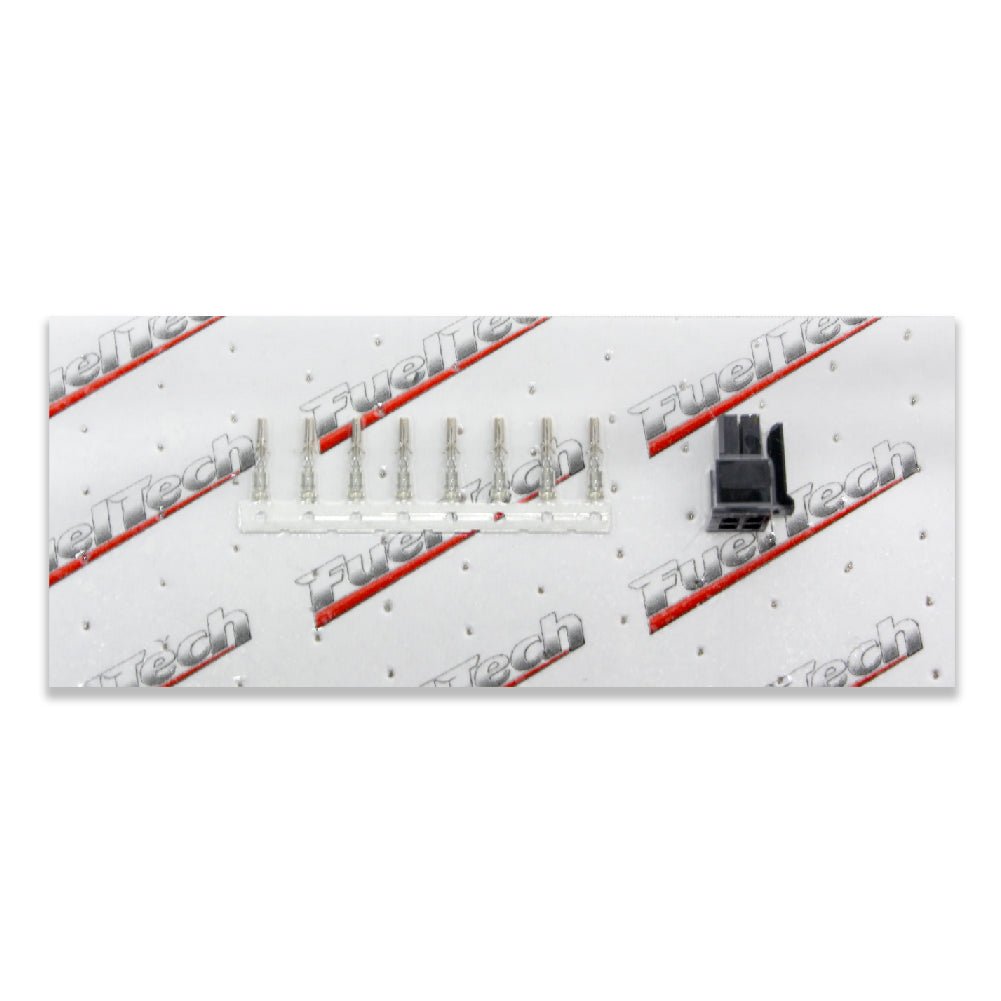

Kit composto de:

• 1x conector microfit 4 vias macho
• 8x terminais microfit fêmea (4 de reserva)
